Двутавр - что это, виды, назначение, характеристики

Двутавровая балка является ключевым элементом в современном строительстве и машиностроении. Благодаря сочетанию высокой прочности, жесткости и относительно небольшой массы, двутавр стал незаменимым решением для создания надежных и экономичных конструкций.

Двутавр - что это

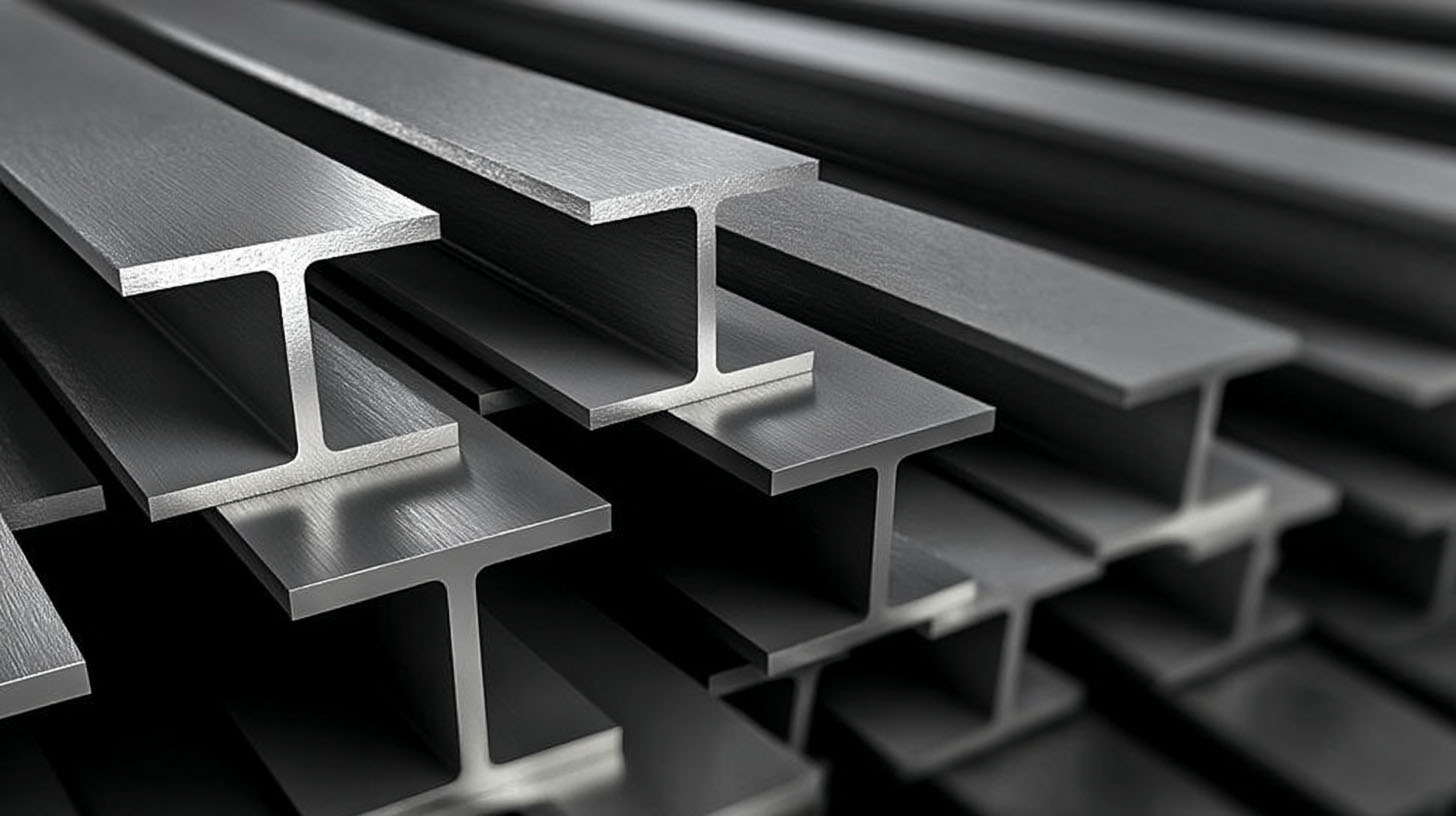

Двутавр представляет собой стальную балку с Н-образным поперечным сечением. Данный профиль относится к категории фасонного металлопроката и широко применяется в строительных конструкциях, где требуется обеспечить высокую прочность при минимальном весе.

Конструкция двутавра включает три основных элемента:

• нижняя полка;
• верхняя полка;
• соединительная вертикальная стенка.

Полки располагаются в зонах максимальных нормальных напряжений при изгибе и работают преимущественно на растяжение и сжатие. Стенка сопротивляется поперечным силам, воспринимая сдвигающие нагрузки.

Для повышения устойчивости тонкостенных балок могут применяться дополнительные ребра жесткости. Принцип работы двутавра основан на рациональном распределении материала: основная масса металла сосредоточена в наиболее нагруженных зонах. Это значительно увеличивает момент сопротивления сечения при минимальном расходе материала.

Отличие двутавра от швеллера, балки и других элементов

Важно разграничивать терминологию:

• Балка — это функциональный элемент конструкции, работающий на изгиб, тогда как двутавр — конкретный тип профиля с Н-образным сечением. В просторечье и при наличии контекста взаимозаменяемость допустима.
• Швеллер имеет П-образное сечение с односторонним расположением полок, двутавр обладает симметричной конструкцией и большей устойчивостью к косому изгибу.
• По сравнению с уголком и трубой, двутавр демонстрирует значительно более высокие показатели жесткости при изгибе в главной плоскости, хотя и уступает трубчатым профилям в устойчивости к кручению.

Классификация и виды двутавров

Двутавровые балки систематизируются по нескольким ключевым признакам, определяющим их эксплуатационные характеристики и область применения.

По типу сечения (Основная классификация ГОСТ)

• Нормальные балки - серия Б (ГОСТ 8239-89). Характеризуются соотношением высоты к ширине полок приблизительно 2:1 и применяются в качестве несущих элементов перекрытий и каркасов.
• Широкополочные балки - серия Ш (ГОСТ 26020-83). обладают увеличенной шириной полок, что обеспечивает повышенную устойчивость против бокового выпучивания и позволяет использовать их в большепролетных конструкциях.
• Колонные двутавры - серия К (ГОСТ Р 57837-2017). Имеют ширину полок, близкую к высоте сечения, и предназначены для работы в качестве сжатых элементов — колонн и стоек.
• Свайные балки - серия С. Отличаются массивным сечением и используются для укрепления котлованов и шахтных стволов.
• Монорельсовые балки - серия М. Имеют специальный профиль с уклоном внутренних граней для подвесных путей.
• Специальные серии ДБ, ДК. Разрабатываются для уникальных инженерных задач с особыми требованиями.

По способу изготовления

Горячекатаные двутавры производятся методом горячей прокатки на рельсобалочных станах, что обеспечивает монолитность структуры металла и высокую надежность. К недостаткам данного метода относится ограниченность типоразмерного ряда.

Сварные балки изготавливаются из отдельных листовых заготовок путем автоматической сварки под флюсом, что позволяет создавать профили нестандартных размеров и конфигураций, но требует строгого контроля качества сварных швов.

По марке стали

• Углеродистые стали обыкновенного качества (Ст3) применяются для стандартных конструкций.
• Конструкционные стали (С235, С245, С345) используются в ответственных сооружениях с повышенными нагрузками.
• Низколегированные стали (09Г2С) обеспечивают повышенную морозостойкость для эксплуатации в северных регионах.
• Алюминиевые сплавы применяются в легких конструкциях, где критична масса при сохранении достаточной прочности.

По точности прокатки

Повышенная точность (категория А) гарантирует минимальные отклонения геометрических параметров и требуется для прецизионных конструкций.

Обычная точность (категория Б) удовлетворяет большинству строительных нужд при допустимых отклонениях до ±0.5 мм по толщине элементов.

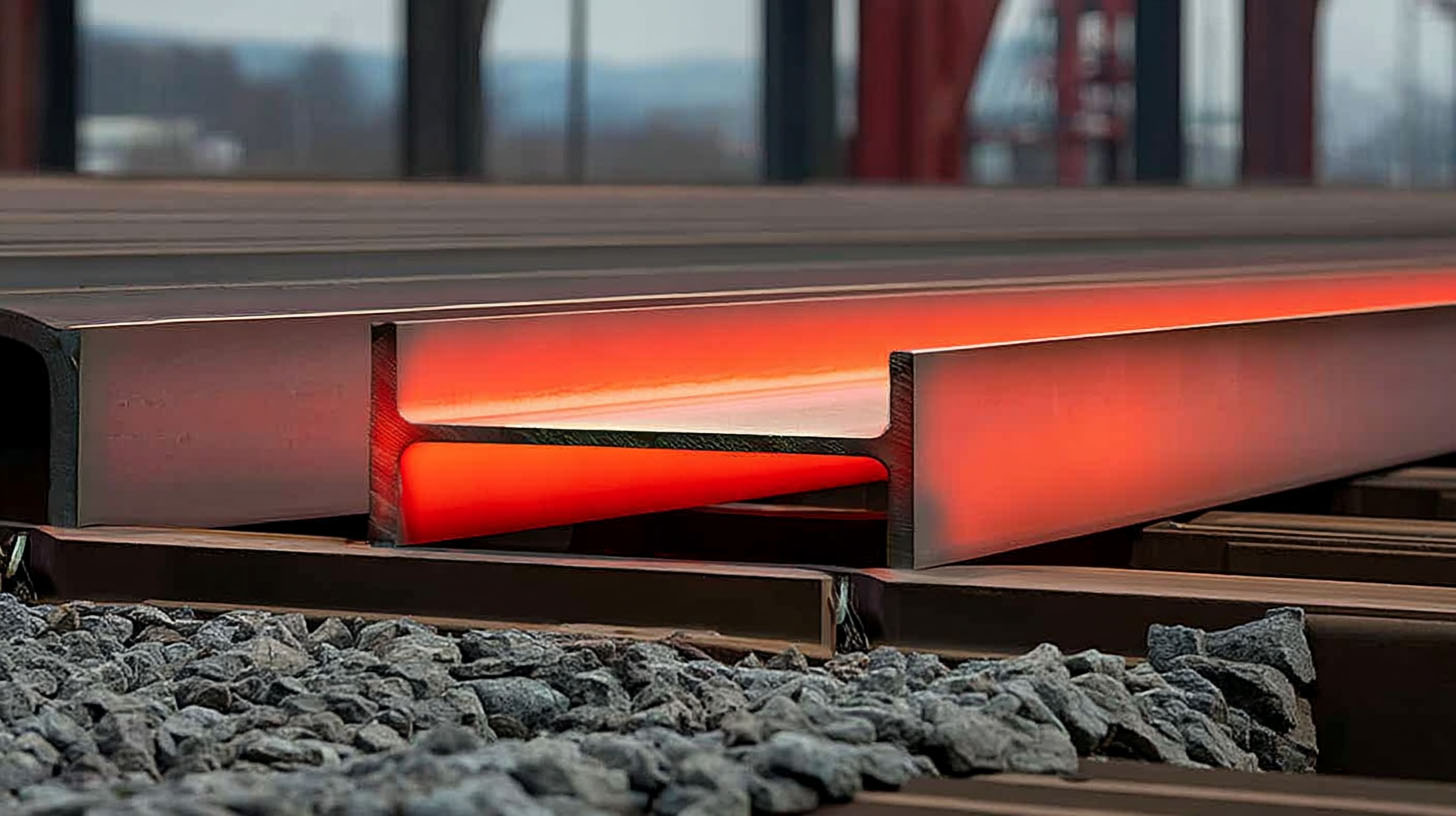

Технология производства стального двутавра

Производство горячекатаных двутавров осуществляется на рельсобалочных станах мощностью около 1 миллиона тонн металлопроката в год.

1. Технологический процесс начинается с нагрева стальных слитков до температуры 1200°C.
2. После заготовка последовательно обжимается в калиброванных валках для формирования Н-образного профиля.
3. Готовая продукция подвергается контролю геометрии, механических свойств и ультразвуковой дефектоскопии.

Сварные двутавры производятся на автоматизированных линиях, где листовой прокат раскраивается на заготовки, фрезеруются кромки, и выполняется сборка пакета с последующей сваркой под флюсом.

Качество сварных соединений контролируется методами ультразвукового контроля (УЗК) и рентгенографии. Геометрические допуски регламентируются ГОСТ 8239-89 и ГОСТ Р 57837-2017, при этом отклонения по толщине полок не должны превышать ±0.3 мм для повышенной точности и ±0.5 мм для обычной.

Маркировка и сортамент двутавровых балок

Маркировка двутавров осуществляется согласно нормативным документам и включает буквенно-цифровое обозначение.

• Обозначение 30Б1 расшифровывается как балка нормального типа высотой 300 мм с порядковым номером профиля 1.
• Широкополочная балка высотой 200 мм маркируется как 20Ш1.
• Колонный двутавр высотой 300 мм обозначается 30К1.

Сортамент включает полные таблицы геометрических характеристик:

• высоту (100-1000 мм).
• ширину полок (55-400 мм).
• толщину стенки (4.5-40 мм).
• массу погонного метра (9.46-593 кг/м).
• моменты инерции (Ix от 198 до 1,370,000 см⁴).
• моменты сопротивления (Wx от 39.7 до 23,500 см³).

Для инженерных расчетов критическое значение имеют моменты сопротивления изгибу Wx и Wy, которые определяют несущую способность балки.

Применение двутавра

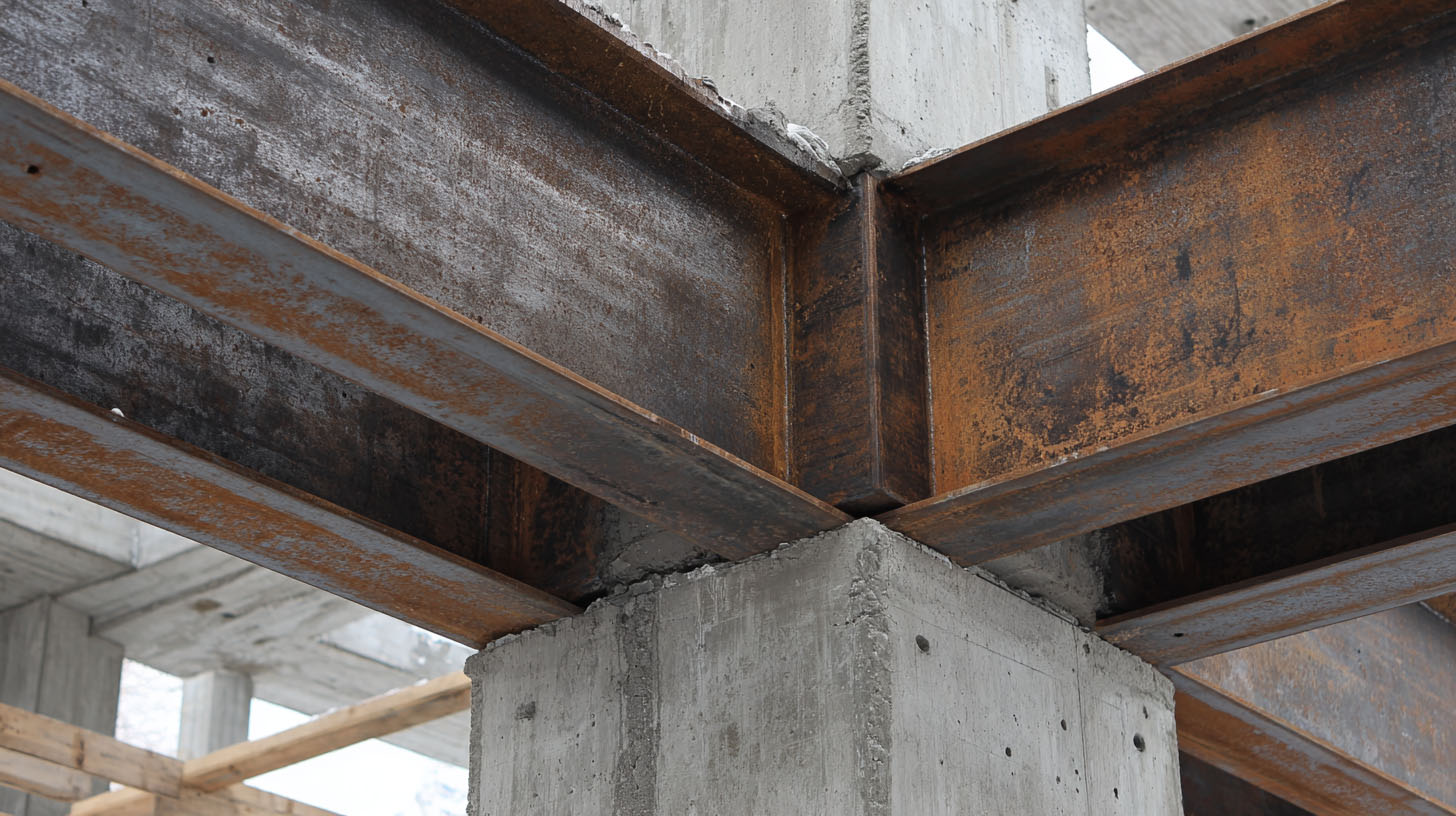

• В строительстве двутавры применяются для создания каркасов зданий, междуэтажных перекрытий и колонн.

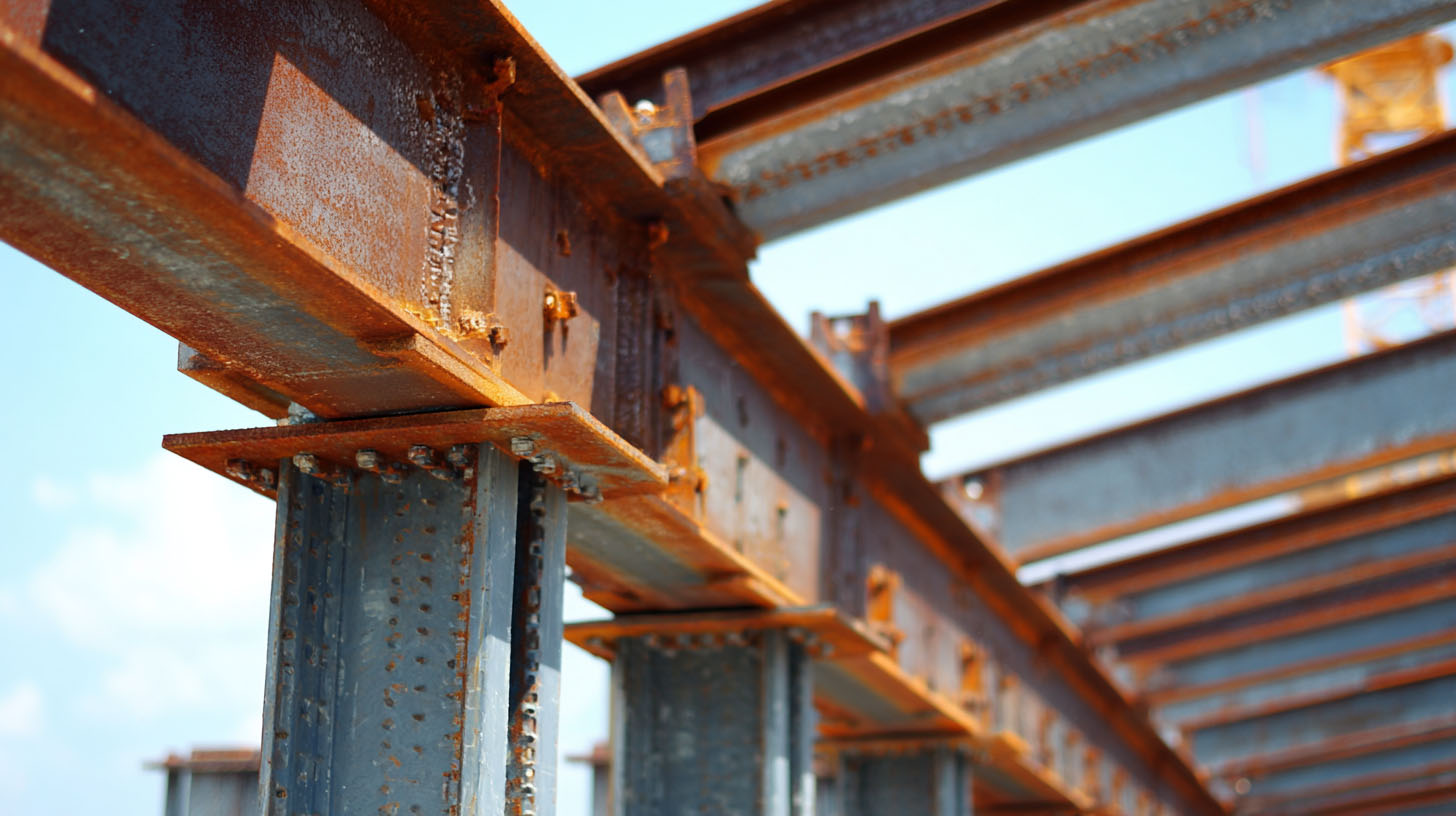

• В инфраструктурных проектах они используются при возведении мостовых сооружений, эстакад, путепроводов и подкрановых путей промышленного назначения.
• В промышленном строительстве двутавровые балки служат основой для каркасов цехов, опорных конструкций и рам технологического оборудования.

Специальные применения включают:

• шахтное строительство. Свайные двутавры используются для крепления горных выработок, укрепления котлованов и тоннелей
• вагоностроение. Применяются в качестве элементов несущих рам железнодорожных вагонов и платформ.

Как выбрать двутавровую балку

Выбор двутавра начинается с определения назначения:

• для балок перекрытий выбирают нормальные или широкополочные типы (Б, Ш);
• для колонн используются колонные (К);
• для специальных условий применяют соответствующие специализированные профили.

Далее выполняется расчет нагрузок:

• определяется длина пролета;
• высчитывается характер статических и динамических воздействий;
• вычисляется требуемый момент сопротивления Wx.

Для пролета 6 метров при равномерно распределенной нагрузке 1000 кг/м² требуется двутавр с Wx не менее 400 см³.

Выбор марки стали зависит от условий эксплуатации:

• для отапливаемых помещений достаточно Ст3;
• для наружных конструкций в холодном климате — низколегированные стали 09Г2С;
• для мостов — высокопрочные стали С345-С390.

Способ изготовления определяется проектом:

• Стандартные решения используют горячекатаные балки.
• Нестандартные решения требуют применения сварных балок.

Дополнительные факторы включают выбор производителя с соответствующими сертификатами, организацию логистики, резку в размер и антикоррозионную обработку.

Преимущества двутавра

Ключевые преимущества двутавров:

1. Высокое отношение прочности к массе, обеспечивающее экономию материала;
2. Оптимальное распределение напряжений при изгибе;
3. Универсальность применения в различных отраслях;
4. Простота монтажа с использованием сварных или болтовых соединений.

Недостатки двутавровой балки

К недостаткам относятся:

1. низкая устойчивость к кручению из-за открытого профиля;
2. необходимость защиты от коррозии путем окраски, оцинковки или использования нержавеющих сталей;
3. ограниченная огнестойкость, требующая применения огнезащитных составов.

Правильный выбор типа, размера и материала двутавра требует комплексного анализа нагрузок, условий эксплуатации и строгого соблюдения требований нормативных документов. При выборе двутавра Вы можете обратиться к специалистам Стилпрофф, которые помогут рассчитать необходимый тип, марку стали и т.д.
